KS 700

Géoradar, détecteur grande profondeur, détecte cavités et masses métaliques

KS ANALYSIS - Radar de sol - RPR ou GPR -

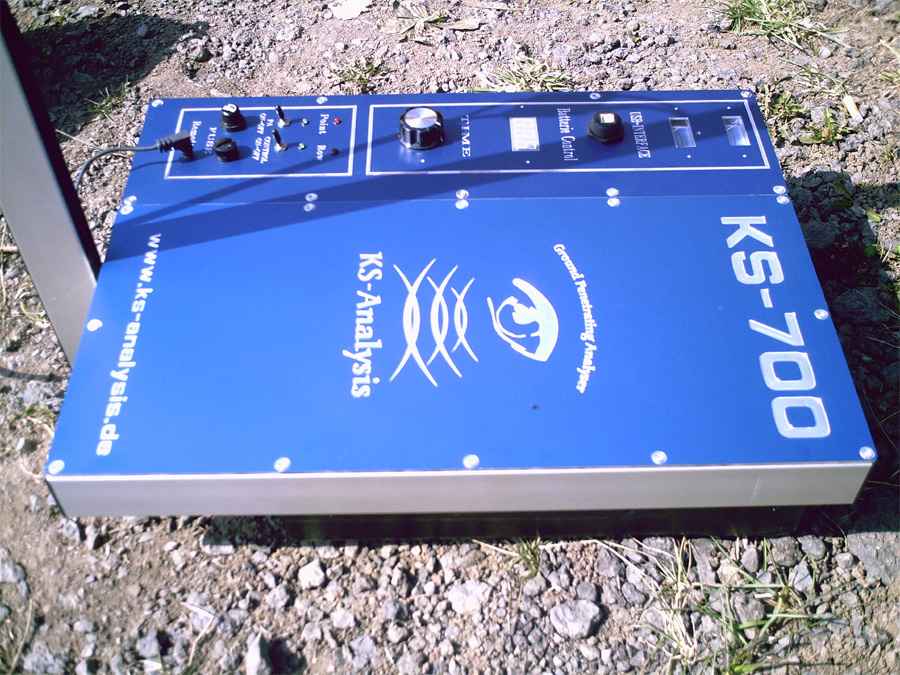

      KS-700



Description de l’appareil:

  • Radar à pénétration de sol de type FM-CW (onde entretenue modulée en fréquence)
  • Poids : 11kg
  • Antennes solidement fixées, non échangeables
  • Analyse des profiles de mesures par ordinateur portable
  • Logiciel: MS -Windows
  • Logiciel d’affichage: Bidimensionnel avec cartographie de secteur
  • Dimensions: longueur: 92, largeur: 32, hauteur: 40
  • Appareil portable par une seule personne
  •
  • Accumulateur au plomb 12V 18Ah (rechargeable par tout type de chargeur de batteries de voiture)





Champs d’application:

  • Recherche de sites soupçonnés d’être pollués
  • Étude du sous-sol avant travaux de génie civil
  • Étude des dangers des activités minières et de glissement de terrain
  • Détection de caves, galeries, tunnels …
  • Recherche en archéologie et plusieurs autres domaines !











CARACTÉRISTIQUES:

Le KS700 est conçu pour la détection de  cavité.

C’est  un radar au sol qui fonctionne sur le principe "FMCW".

Le radar de sol localise de 0-40 m dans les corps de roche solide.

Nous avons situé dans le calcaire à 60 m un tunnel de la 2e Guerre mondiale, mais il ne faut pas oublier que cette taille du tunnel avait 5 m de large et 7 m de hauteur.



On peut utiliser l'appareil aussi pour la détection des métaux, il est très souvent utilisé  pour ce genre de recherche.



Il est idéal pour les recherches de  cavité, tels que caves,  bunkers,  tunnels,  métaux, etc., mais aussi pour la recherche de conduit d’eau et de câble électrique, les anciennes mines et plus encore.

Le radar enregistre les données mesurées et ces données peuvent être visualisé sur l’écran de la tablette immédiatement en graphique 2D  .





Le KS700 est inclus:

  • Unité de commande électronique
  • Logiciel de visualisation de control electronique 2D (3D peut être acheté par l’utilisateur )
  • Câble USB
  • Câble de raccordement de la batterie
  • Une antenne (intégré dans l'unité)



KS-700 CARACTERISTIQUES

Type de radar:

Radar FMCW (modulation de fréquence radar à ondes continues)

 Dimensions:

Longueur : 445 mm
Largeur: 334 mm
hauteur :120 mm (sans poignée)

poids:

5,1 kg

Tension de fonctionnement:

batterie de 12 volts / ≥10 Ah

Channel:

Timed (1-15 secondes)

Time Sampling:

20ns-100ns

Analyse en temps réel:

01:25 kHz - 50 MHz

Max .: échantillonnage

1 GHz

bande passante:

Un convertisseur analogique / numérique DC-60MHz

traitement de l'information

Par FFT (Fast Fourier Transform)

résolution FFT:

2048 lignes

faible puissance Achievable (en calcaire)

30 m

Interface:

USB

logiciel:

- Spectrumanalyzer
- 2D Visualisation: Stone Age (anglais, allemand,turc)

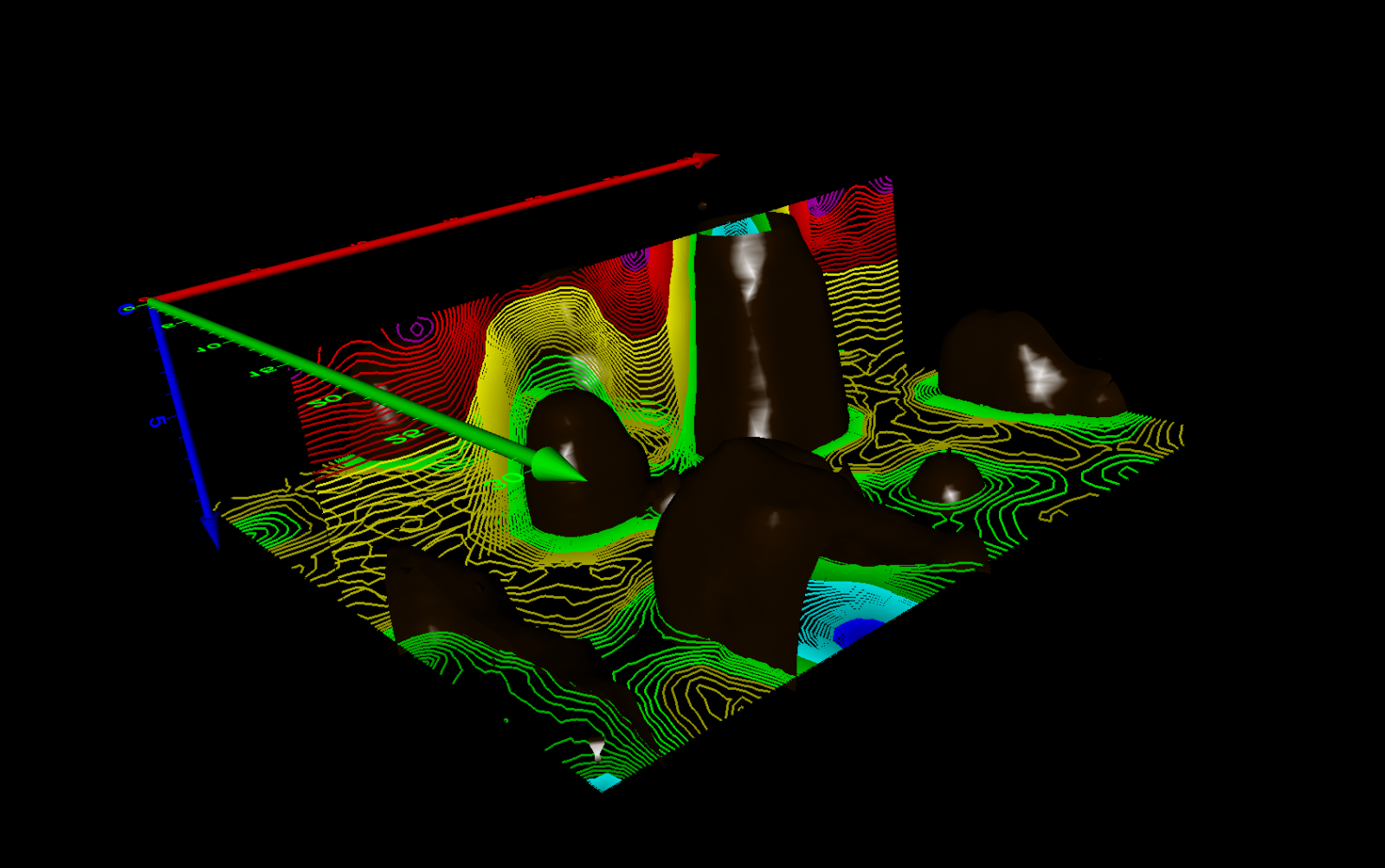

visualisation -3D: Golden Surfer Voxler (English)

Unité de livraison / paquet:

660 x 450 x 180 mm (16 kg)

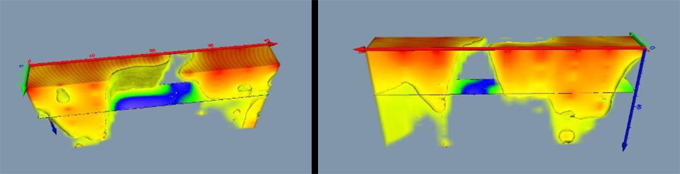

MESURE D'UN COURS D'EAU SOUTERRAINE DANS LA PROFONDEUR DE 8M
