Détecteur d'or 3D Ground Navigator pour les chasseurs de trésors







3D Ground Navigator est un scanner de sol 3D efficace et un détecteur de métaux qui a été fabriqué par OKM Allemagne. Le détecteur a été développé en fonction des demandes très spécifiques des clients. Il s'agit d'un instrument de détection géophysique très performant pour localiser les artefacts enfouis, les trésors perdus, les anomalies souterraines, les services publics souterrains ainsi que d'autres structures cachées. Il fournit des méthodes d'examen non destructives pour rendre des images graphiques de cibles souterraines avant l'excavation.

L'unité de commande du 3D Ground Navigator fonctionne avec une batterie interne qui dure environ 24 heures. Si vous avez besoin de prolonger la durée de fonctionnement, vous pouvez également utiliser le bloc d'alimentation en option qui dure environ 48 heures.



Modes de fonctionnement du navigateur au sol

• Magnétomètre pour trouver des matériaux ferromagnétiques.
  Le pré-scan rapide permet d'éliminer les déchets de la surface avant d'effectuer un balayage du sol 3D précis ou une discrimination des métaux (Pin pointer).
• 3D Ground Scan pour effectuer une véritable analyse 3D des trésors souterrains qui peuvent être rendus dans le logiciel Visualizer 3D pour obtenir des informations détaillées sur les cibles cachées telles que la taille, la profondeur et la position.
• Pin pointer pour déterminer le type de matériau (métaux ferromagnétiques, métaux précieux ou vides).

Super capteur avec orbite LED pour un retour immédiat

Le détecteur de sol est livré avec un super capteur unique capable de détecter même de petits objets métalliques sous le sol. De plus, ce super capteur dispose d'une orbite LED pour visualiser les objets cachés en temps réel.











Personnalisation : détecteur de trésors et scanner de sol facile à utiliser

Profondeur de mesure : Avec cette technologie, les clients ont trouvé des objets jusqu'à 21 m (69 pi) de profondeur

Cas d'utilisation : chasse au trésor, détection de tunnel, archéologie

Modes de fonctionnement : Ground Scan, Magnétomètre, Pin pointer

Objets détectables : pièces de monnaie, coffres au trésor, cavités, tunnels

Exclusif : chez OKM France et chez certains Distributeurs .















Détecteur d'or 3D Ground Navigator pour les chasseurs de trésors

3D Ground Navigator est un scanner de sol 3D efficace et un détecteur de métaux qui a été fabriqué par OKM Allemagne. Le détecteur a été développé en fonction des demandes très spécifiques des clients. Il s'agit d'un instrument de détection géophysique très performant pour localiser les artefacts enfouis, les trésors perdus, les anomalies souterraines, les services publics souterrains ainsi que d'autres structures cachées. Il fournit des méthodes d'examen non destructives pour rendre des images graphiques de cibles souterraines avant l'excavation.

L'unité de commande du 3D Ground Navigator fonctionne avec une batterie interne qui dure environ 24 heures. Si vous avez besoin de prolonger la durée de fonctionnement, vous pouvez également utiliser le bloc d'alimentation en option qui dure environ 48 heures.

Modes de fonctionnement du navigateur au sol

Magnétomètre

 pour trouver des matériaux ferromagnétiques.
Le pré-scan rapide permet d'éliminer les déchets de la surface avant d'effectuer un balayage du sol 3D précis ou une discrimination des métaux (Pin pointer).

3D Ground Scan

pour effectuer une véritable analyse 3D des trésors souterrains qui peuvent être rendus dans le logiciel Visualizer 3D pour obtenir des informations détaillées sur les cibles cachées telles que la taille, la profondeur et la position.

Pin pointer

pour déterminer le type de matériau (métaux ferromagnétiques, métaux précieux ou vides).

Super capteur avec orbite LED pour un retour immédiat

Le détecteur de sol est livré avec un super capteur unique capable de détecter même de petits objets métalliques sous le sol. De plus, ce super capteur dispose d'une orbite LED pour visualiser les objets cachés en temps réel.

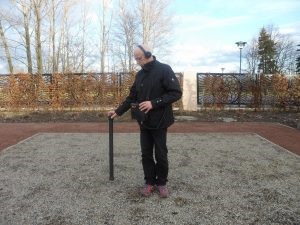

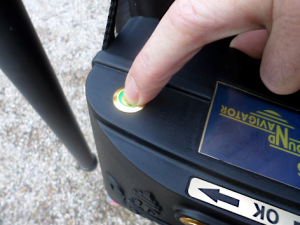

Le 3D Ground Navigator est très

facile à prendre en main et

détecte efficacement les trésors souterrains.















Le Ground Navigator

est utilisé avec

une Super Sonde haute

performance avec LED Orbit.













Le navigateur au sol 3D a été fabriqué par OKM Allemagne selon les demandes de nos clients. Nous sommes fiers d'être le distributeur de cet appareil de détection de métaux unique et nous soutiendrons nos clients avec toutes les informations nécessaires pour faire fonctionner ce détecteur.

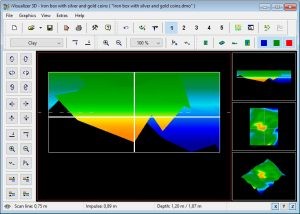

Visualisation avec le logiciel OKM 3D

Avec le 3D Ground Navigator, le logiciel original Visualizer 3D d'OKM permet des représentations 3D de cibles souterraines. Pour des analyses approfondies supplémentaires des scans au sol effectués, l'utilisateur du scanner au sol 3D Ground Navigator peut transférer sans fil les images de scan stockées vers un PC.

visualisation avec le logiciel OKM 3D

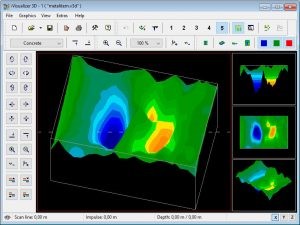

Graphique 3D OKM Ground Navigator :

La représentation graphique 3D indique l'existence

d'objets enfouis qui ont été détectés sous terre.

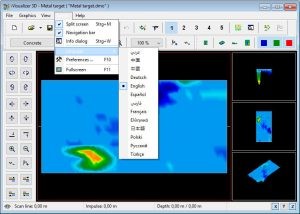

Interface utilisateur graphique OKM Ground Navigator :

L'interface utilisateur graphique (GUI) du logiciel Visualizer 3D est disponible dans de nombreuses langues différentes pour aider l'utilisateur de la manière la plus efficace.

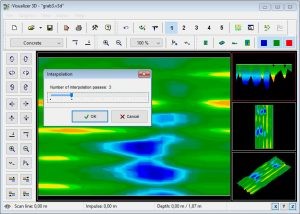

Interpolation OKM Ground Navigator :

Certaines options de filtre comme l'interpolation peuvent améliorer la qualité de l'analyse au sol pour mieux trouver les objets cachés.

















Profondeur de mesure OKM Ground Navigator :

En sélectionnant l'anomalie dans la vue graphique, l'opérateur peut facilement mesurer sa profondeur actuelle.















Après avoir transféré les données sur PC, les fichiers de numérisation peuvent être ouverts avec le logiciel OKM Visualizer 3D pour optimiser, mesurer et améliorer les données de numérisation enregistrées. Le logiciel de visualisation a déjà prouvé ses capacités : de nombreuses découvertes de trésors, des artefacts enterrés ainsi que d'autres objets cachés ont été localisés en évaluant les mesures avec Visualizer 3D.



Les fonctionnalités suivantes sont incluses dans le logiciel Visualizer 3D :

• Caractérisez les images numérisées avec des détails tels que la description, les dimensions de la zone et les conditions du sol
• Mesure de la position, de la taille et de la profondeur des trésors localisés, des artefacts et autres
• Sélection de types de sol préconfigurés pour la mesure de la profondeur
• Options de rendu et d'affichage variables (filaire, résolution, couleurs, …)
• Correction automatique et manuelle des signaux erronés (causés par l'inclinaison de la sonde lors de l'enregistrement)
• Filtrage des couleurs

Cas D'utilisation



                Agriculture                             Archéologie                                 Cavité                                   neutralisation

                                                                                                                                                                explosifs et munitions



            medecine légale                   Detection militaire                    Service publics                        Chasse au trésor



Matériels inclus dans la livraison



1 Unité de commande avec bandoulière

1 Super capteur avec orbite LED

1 Casque d'écoute Bluetooth

1 Chargeur pour unité de contrôle

1 Clé Bluetooth

1 Logiciel "Visualiseur 3D"

1 Valise Peli étanche et résistante aux chocs

1 Tube de transport pour Super Sensor 1

1 Manuel d'utilisation

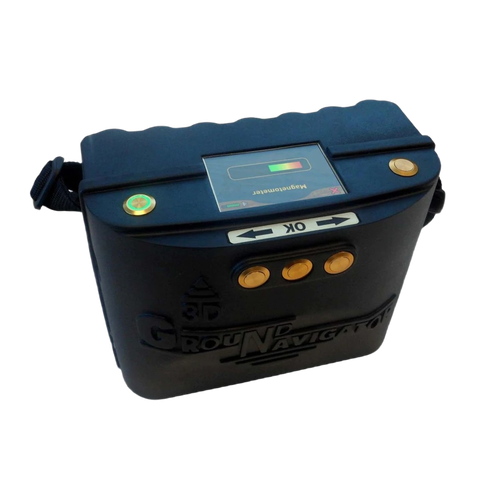

Unité de contrôle



Dimensions (H x L x P) : 180 x 230 x 120 mm

Poids : environ 1,2 kg

Classe de protection : IP40

Autonomie (batterie interne) : env. 24 heures

Temps de charge (batterie interne) : env. 3 heures

Autonomie (Power Pack en option) : env. 48 heures

Tension d'entrée (prise du chargeur, max.) : 19 VDC / 0,6 A (max. 24 VDC / 0,5 A)

Tension d'entrée (bloc d'alimentation en option) : 12,5 VDC / 0,9 A (max. 24 VDC / 0,5 A)

Processeur / CPU principal : Cortex M3, 32 MHz

Processeur / CPU esclave : Cortex M0, 24 MHz

Écran : 3,5 pouces tactile résistif, 480 x 320 pixels

Processeur d'affichage : Cortex M3, 32 MHz, 128 Ko de RAM

Mémoire de données : 4 Go

Fréquence d'échantillonnage : 1024 valeurs/seconde

Résolution de mesure : 16 bits

Température de fonctionnement : –10°C – 60°C

Température de stockage : –20°C – 70°C

Audio : Haut-parleur interne / Bluetooth

Étanche : Non

Humidité de l'air : 5 % – 75 %

Super capteur

Longueur : 850 mm

Poids : 0,85 kg

Diamètre, tige / orbite LED : 50 mm / 65 mm

Diamètre tube / LED Orbit : 50 mm / 65 mm

Technologie de capteur : SCMI-15-D

Transmission de données

Technologie : Bluetooth

Fréquence : 2,4 – 2,4835 GHz

Taux de transfert maximal : 1 Mbit/s

Sensibilité de réception : -85 dBm

Portée maximale : env. 10 mètres

Configuration minimale requise pour l'ordinateur

Lecteur de CD-ROM : minimum 4x

Interface (transmission de données) : USB

Espace disque libre : minimum 50 Mo

Mémoire de travail (RAM) : minimum 256 Mo

Carte graphique : minimum 128 Mo, compatible OpenGL

Processeur : minimum 1,2 GHz

Système d'exploitation : Windows 7, Windows 8, Windows 10

Les données techniques sont des valeurs moyennes. Des écarts mineurs sont possibles pendant le fonctionnement.
